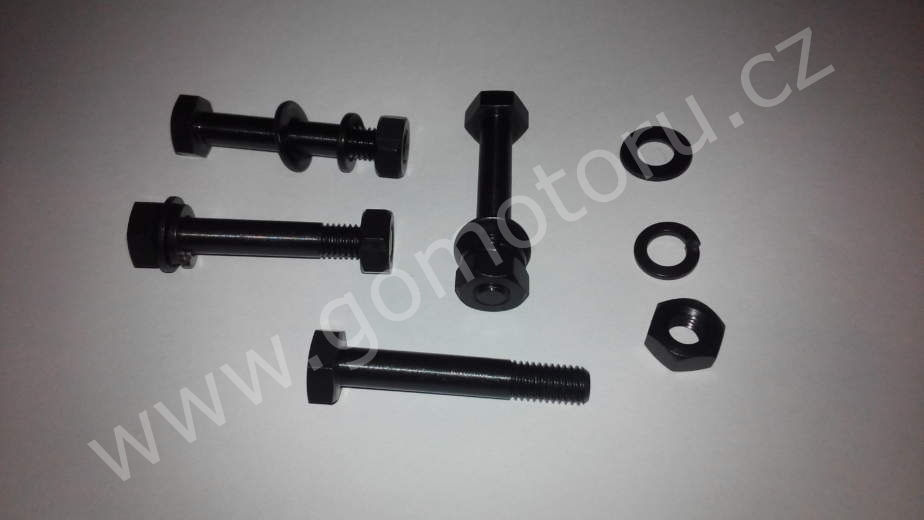

Umístění | Počet | Rozměr | Označení | Hlavička | ČSN Norma | Popis | |
---|---|---|---|---|---|---|---|
1 | Výfuková objímka tlumiče a kolena | 2x 2x 2x | M6x18 M6 Ø 6mm | Šroub Matice Pérovka | Válcová s drážkou 6 Hranná OK 10 – | 02 1131 celo závit 02 1401 02 1740 | |
2 | Vidlice horní rameno | 2x 2x | M8x1x14 Ø 8mm | Šroub Pérovka | 6 Hranná OK 14 – | 02 1103 celo závit 02 1740 | |
3 | Držák reflektoru (delší) | 2x 2x | M6x18 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit 02 1740 | |
4 | Držák reflektrou (kratší) | 2x 2x | M6x10 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit 02 1740 | |
5 | Upínka řidítek | 2x 2x | M8x22 Ø 8mm | Šroub Pérovka | 6 Hranná OK 12 – | 02 1101 částečný závit 02 1740 | |
6 | Blatník přední | 6x 6x 6x | M6x12 M6 Ø 6mm | Šroub Matice Pérovka | 6 Hranná OK 10 6 Hranná OK 10 – | 02 1103 celo závit 02 1401 02 1740 | |
7 | Řidítka_páčka_přední_brzdy | 2x 2x 2x | M5x18 M5 Ø 5mm | Šroub Matice Pérovka | Válcová hlava čočkovitá s drážkou 6 Hranná OK 9 – | 02_1135_částečný_závit 02 1401 02 1740 | |
8 | Řidítka zátky | 2x | M5x10 | Šroub | Čočková s drážkou | 02 1155 celo závit | |
9 | Upevnění výfuku k rámu | 2x 2x | M6x10 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit 02 1740 | |
10 | Svorník přední vidlice | 1x 2x 2x | M10x1x220 M10x1 Ø 10mm | Šroub Matice Pérovka | Oska 6 Hranná OK 17 – | Viz popis 02 1401 02 1740 | Průměr osky 12mm |
11 | Nádrž k rámu, přední držák | 1x 1x 1x | M6x50 M6 Ø 6mm | Šroub Matice Pérovka | 6 Hranná OK 10 6 Hranná OK 10 – | 02 1101 částečný závit 02 1401 02 1740 | |
12 | Nádrž k rámu, zadní držák | 1x 1x 1x | M6x97 M6 Ø 6mm | Šroub Matice Pérovka | 6 Hranná OK 10 6 Hranná OK 10 – | 02 1101 částečný závit 02 1401 02 1740 | |
13 | Brýle ke sloupku spodních brýlí | 1x 1x 1x | M8x50 M8 Ø 8mm | Šroub Matice Pérovka | 6 Hranná OK 14 6 Hranná OK 14 – | 02 1101 částečný závit 02 1401 02 1740 | + 2 stahovací válečky |
14 | Motor k rámu | 4x 4x 4x | M8x1x45 M8x1 Ø 8mm | Šroub Matice Pérovka | 6 Hranná OK 14 6 Hranná OK 14 – | 02 1101 částečný závit 02 1401 02 1740 | |
15 | Zadní tlumič horní šroub | 2x 2x 2x | M7x45 M7 Ø 7mm | Šroub Matice Pérovka | 6 Hranná OK 11 6 Hranná OK 11 – | 02 1101 částečný závit 02 1401 02 1740 | |
16 | Zadní tlumič spodní šroub | 2x 2x 2x | M7x40 M7 Ø 7mm | Šroub Matice Pérovka | 6 Hranná OK 11 6 Hranná OK 11 – | 02 1101 částečný závit 02 1401 02 1740 | |
17 | Zadní blatník k rámu | 2x 2x | M8x12 Ø 8mm | Šroub Pérovka | 6 Hranná OK 14 – | 02 1103 celo závit 02 1740 | |
18 | Nosič k blatníku | 2x 2x 2x | M6x12 M6 Ø 6mm | Šroub Matice Pérovka | Půlkulatá s drážkou 6 Hranná OK 10 – | 02 1146 celo závit 02 1401 02 1740 | |
19 | Nosič vrchní k blatníku | 4x 4x 4x | M6x10 M6 Ø 6mm | Šroub Matice Pérovka | Půlkulatá s drážkou 6 Hranná OK 10 – | 02 1146 celo závit 02 1401 02 1740 | |
20 | Přední spz tabulka | 2x 2x 2x | M5x10 M5 Ø 5mm | Šroub Matice Pérovka | Půlkulatá s drážkou 6 Hranná OK 8 – | 02 1146 celo závit 02 1401 02 1740 | |
21 | Zadní spz tabulka | 2x 2x 2x | M5x10 M5 Ø 5mm | Šroub Matice Pérovka | Čočková s drážkou 6 Hranná OK 8 – | 02 1155 celo závit 02 1401 02 1740 | |
22 | Kryt řetězu | 1x 1x | M6x10 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit 02 1740 | |
23 | Schránky | 4x 4x 4x | M6x12 M6 Ø 6mm | Šroub Matice Pérovka | 6 Hranná OK 10 6 Hranná OK 10 – | 02 1103 celo závit 02 1401 02 1740 | |
24 | Světlomet | 2x 2x | M8x15 Ø 8mm | Šroub Pérovka | 6 Hranná OK 14 – | 02 1103 celo závit 02 1740 | |
25 | Šroub paraboly | 1x | M5x10 | Šroub | Válcová hlava čočková s drážkou | 02 1135 částečný závit | Povrchová úprava Zinek |
26 | Klakson | 1x 1x 1x | M8x15 M8 Ø 8mm | Šroub Matice Pérovka | 6 Hranná OK 14 6 Hranná OK 14 – | 02 1103 celo závit 02 1401 02 1740 | |
27 | Zadní světlo, kryt | 1x | M4x8 | Šroub | Čočková s drážkou | 02 1155 celo závit | |
28 | Zadní světlo k blatníku | 2x 2x 2x | M5x12 M5 Ø 5mm | Šroub Matice Pérovka | Půlkulatá s drážkou 6 Hranná OK 8 – | 02 1146 celo závit 02 1401 02 1740 | |
29 | Upevnění mřížky klaksonu | 6x 6x 6x | M4x10 M4 Ø 4mm | Šroub Matice Pérovka | Válcová hlava čočková s drážkou 6 Hranná OK 7 – | 02 1135 celo závit 02 1401 02 1740 | |
30 | Upevnění pružiny sedla + tandem | 5x | M8 | Matice | 6 Hranná OK 14 | 02 1401 | |
31 | Páka čelistí přední a zadní brzdy | 2x | M10 | Matice | 6 Hranná OK 17 | 02 1401 | |
32 | Upevnění přepínače světel na řidítka | 1x 1x 1x | M3,5×28 M3,5 Ø 3,5mm | Šroub Matice Pérovka | Válcová hlava čočková s drážkou 6 Hranná OK 6 | 02 1135 částečný závit 02 1401 02 1740 |
