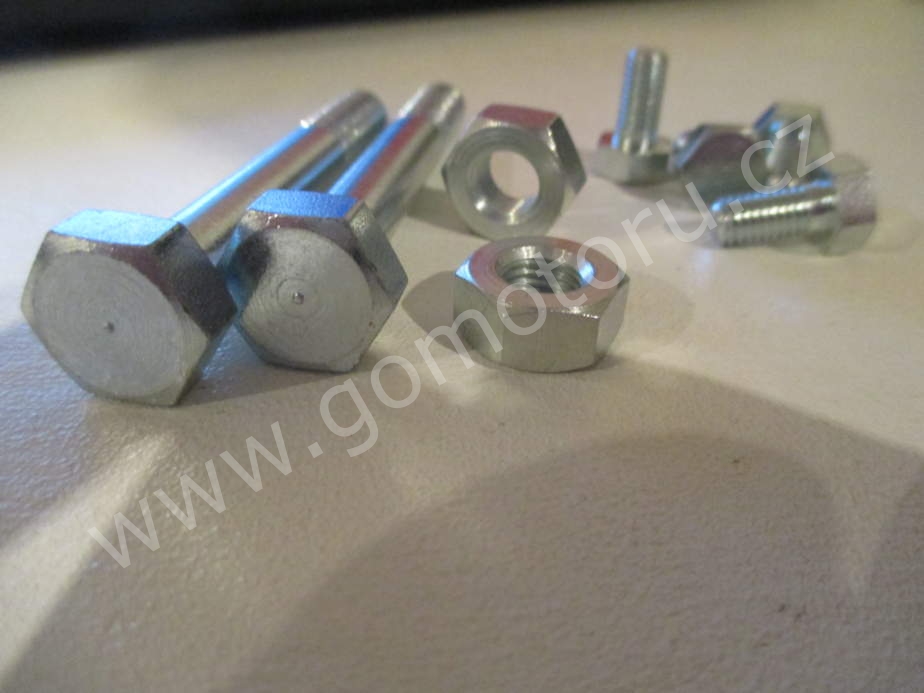

Umístění | Počet | Rozměr | Označení | Hlavička | ČSN norma | Popis | |
---|---|---|---|---|---|---|---|
1 | Upevnění příchytky k výfuku | 2x 2x | M8x14 Ø 8mm | Šroub Pérovka | 6 Hranná OK 14 – | 02 1103 celo závit 02 1740 | |
2 | Upevnění airboxu | 2x | M6x12 | Šroub | 6 Hranná OK 10 | 02 1103 celo závit | |
3 | Upevnění motoru | 4x 4x 4x | M8x1x45 M8x1 Ø 8mm | Šroub Matice Pérovka | 6 Hranná OK 14 6 Hranná OK 14 | 02_1101_závit_do_poloviny 02 1401 02 1740 | |
4 | Upevnění zadního blatníku | 2x | M6x10 | Šroub | 6 Hranná OK 10 | 02 1103 celo závit | Kratší šrouby, které se šroubují do závitu v oku na silenblok. |
5 | Upevnění zadního blatníku | 4x 4x | M6x14 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit | Horní šrouby stahující blatník a nosník sedla k rámu |
6 | Upevnění_zadního_blatníku | 2x 2x 2x | M6x14 M6 Ø 6mm | Šroub Matice Pérovka | 6_Hranná_OK_10 6 Hranná OK 10 – | 02 1103 celo závit 02 1401 02 1740 | Upevnění_chrom_madla k_zadnímu_blatníku |
7 | Upevnění schránek | 6x 6x | M6x10 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit 02 1401 | |
8 | Upevnění malého blatníčku mezi schránkami | 1x 1x | M6x12 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit 02 1740 | Horní šroub do rámu |
9 | Upevnění malého blatníčku mezi schránkami | 1x 1x | M6x14 Ø 6mm | Šroub Pérovka | 6 Hranná OK 10 – | 02 1103 celo závit 02 1740 | Spodní šroub, prodloužený kvůli záchytu stojanu |
10 | Vzpěra krytu | 2x 2x | M4x8 Ø 4mm | Šroub Pérovka | Půlkulatá s drážkou – | 02 1146 celo závit 02 1740 | Upevnění vzpěry podsedlových plechů, druhý konec vzpěry se upevňuje ke šroubu stupačky |
11 | Spojení podsedlových plechů | 2x 2x 2x 2x | M4x8 M4 Ø 4mm Ø 4mm | Šroub Matice Podložka Pérovka | Půlkulatá s drážkou 6 Hranná OK 7 – – | 02 1146 celo závit 02 1401 02 1702 02 1740 | Dva malé šroubky stahující dvě poloviny podsedlových plechů k sobě, před filtrboxem |
12 | Upevnění trnu stupačky (není li nýtovaný) | 2x 2x | M10x1 Ø 10mm | Matice Pérovka | 6 Hranná OK 17 – | 02 1401 02 1740 | |
13 | Upevnění rádlovaného držáku k trubce stupačky | 2x 2x | M12x1,5 Ø 12mm | Matice Pérovka | 6 Hranná OK 19 – | 02 1401 02 1740 | |
14 | Upevnění trubky stupačky k rámu | 2x 2x 2x | M8x14 M8 Ø 8mm | Šroub Matice Pérovka | 6 Hranná OK 14 6 Hranná OK 14 – | 02 1103 celo závit 02 1401 02 1740 | |
15 | Upevnění ramena pedálu brzdy | 1x 1x | M8 Ø 8mm | Matice Pérovka | 6 Hranná OK 14 – | 02 1401 02 1740 | |
16 | Upevnění nosníku pedálu | 1x 1x | M8x14 Ø 8mm | Šroub Pérovka | 6 Hranná OK 14 – | 02 1103 celo závit 02 1740 | |
17 | Upevnění zadních stupaček | 6x 6x | M8x15 Ø 8mm | Šroub Pérovka | 6 hranná OK 12 – | 02 1207 celo závit 02 1740 | Malá hlava na 12mm klíč |
18 | Upevnění nádrže, přední držáky | 2x 2x | M8x10 Ø 8mm | Šroub Pérovka | 6 Hranná OK 14 – | 02 1103 celo závit 02 1740 | |
19 | Upevnění nádrže, zadní držáky | 1x 1x 1x | M8x90 M8 Ø 8mm | Šroub Matice Pérovka | 6 Hranná OK 14 6 Hranná OK 14 – | 02 1101 závit do poloviny 02 1401 02 1740 | |
20 | Upevnění trubky předního tlumiče na brýle | 2x 2x | M8x1x60 M8x1 | Šroub Matice | 6 Hranná OK 14 6 Hranná OK 14 | 02 1101 závit do poloviny 02 1401 | |
21 | Upevnění řídítek k horním brýlím, upínky | 2x 2x 2x | M8x50 M8 Ø 8mm | Šroub Matice Pérovka | 6 Hranná OK 14 6 Hranná OK 14 – | 02 1101 závit do poloviny 02 1401 02 1740 | |
22 | Upevnění řídítek k horním brýlím, upínky | 2x 2x | M8x22 Ø 8mm | Šroub Pérovka1 | 6 Hranná OK 14 – | 02 1103 celo závit 02 1740 | |
23 | Stáhnutí osy předního kola kluzákem | 1x | M8x1x28 | Šroub | 6 Hranná OK 14 | 02 1101 závit do poloviny | |
24 | Vzpěry předního blatníku ke kluzákům přední vidlice | 4x 4x 4x | M6x12 M6 Ø 6mm | Šroub Matice Pérovka | 6 Hranná OK 10 6 Hranná OK 10 – | 02 1103 celo závit 02 1401 02 1740 | |
25 | Upevnění páček na řidítkách | 2x 2x 2x | M5x18 M5 Ø 5mm | Šroub Matice Pérovka | Válcová_hlava_čočkovitá_s_drážkou 6 Hranná OK 9 – | 02 1135 závit do poloviny 02 1401 02 1740 | |
26 | Kryt bubnu kola | 6x 6x | M5x8 Ø 5mm | Šroub Pérovka | Válcová hlava s drážkou – | 02 1131 celo závit 02 1740 | |
27 | Páka brzdového klíče | 2x 2x | M8x1 Ø 8mm | Matice Pérovka | 6 Hranná OK 14 – | 02 1401.24 02 1740 | Nízká matice |
28 | Přepínač světel | 1x 1x 1x | M3,5×28 M3,5 Ø_3,5mm | Šroub Matice Pérovka | Půlkulatá hlava s drážkou 6 Hranná OK 6 – | 02 1146 závit do poloviny 02 1401 02 1740 | |
29 | Upevnění zadního světla | 2x 2x 2x | M5x14 M5 Ø 5mm | Šroub Matice Pérovka | Válcová hlava čočkovitá s drážkou 6 Hranná OK 8 – | 02 1135 závit do poloviny 02 1401 02 1740 | |
30 | Upevnění předního světla | 1x | M5x10 | Šroub | Válcová hlava čočkovitá s drážkou | 02 1135 závit do poloviny |
