Potřeboval jsem zkontrolovat a opravit zadní tlumič na pionýra. A tak jsem si řekl, vyfotím si to a něco k tomu napíšu. Článek na skládání zadních tlumičů (pro rozebrání je postup obrácený) je pouze informační nikoliv návod.

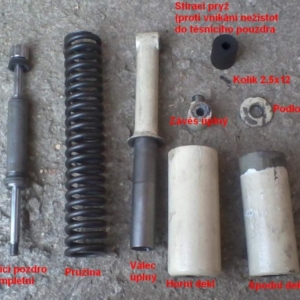

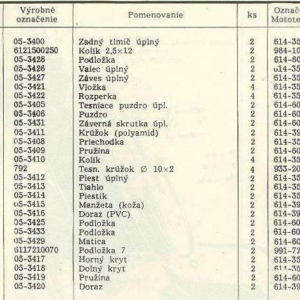

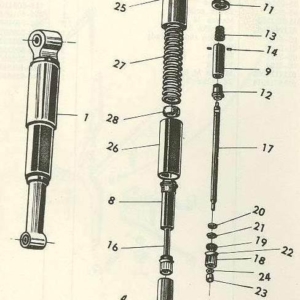

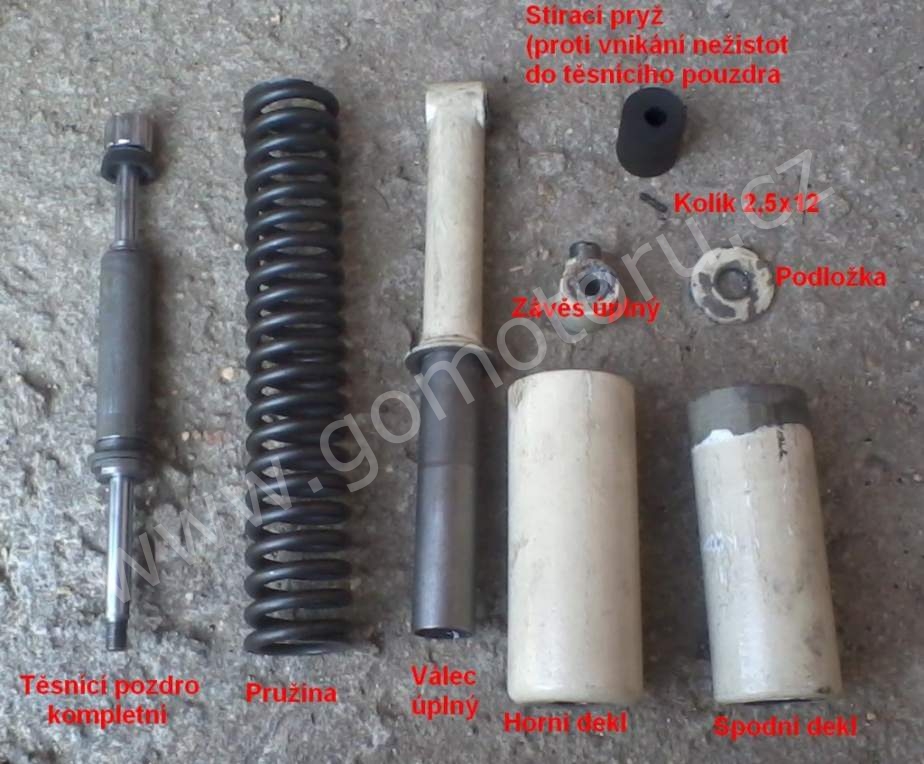

Seznam všech dílů obsažených v zadním tlumiči Jawa 50

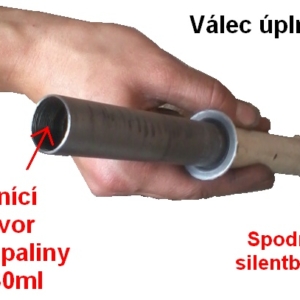

Jako první si vezmu Válec úplný (spodní část tlumiče), samozřejmě zkontroluji, zda je všechno čisté.

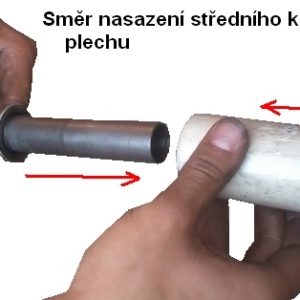

Na něj nasadím střední krycí plech, který kryje pružinu zadního teleskopického tlumiče.
Toto krytí mají všechny řady pionýrů (20, 220.100, 21, 221.100 a 23 Mustang) stejné, až na poslední řadu Mustangů (223.200). Tyto provedení neměly plechové krytí, pružina byla odkrytá opatřena chromem.

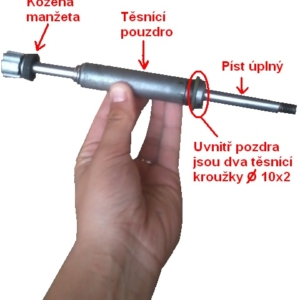

Další částí je kompletní těsnící pouzdro,

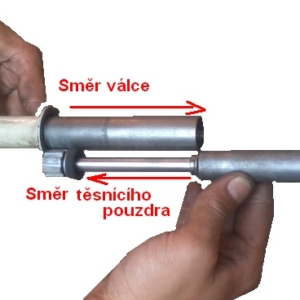

které vsunu do válce.
!!! POZOR, na tomto zobrazení pro lepší záběry není nasazen střední krycí plech !!!

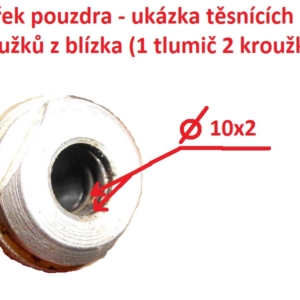

Ukázka těsnících kroužků z blízka. Jejich průměr je 10 x 2 mm.

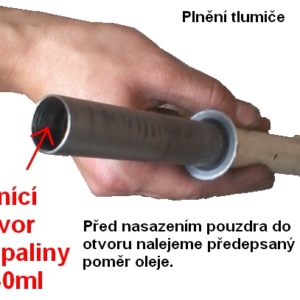

Než-li pouzdro vsunu, naliju do válce 30 ml tlumičového oleje (odměrným válcem či injekční stříkačkou). Např. Mogul Silence 15 (tlumičový olej ISO VG 15).
Poté můžu pouzdro namontovat. Nesmím přitom zapomenout na střední krycí plech. Jakmile nasadím pouzdro, krycí plech tam už nepůjde nasadit.
Nakonec můžu matici dotáhnout 17 mm klíčem. Pístnici vytáhnu nahoru a pokračuji v kompletaci.
Jakmile mám vytaženou pístnici úplně ven, můžu nasadit pružinu.

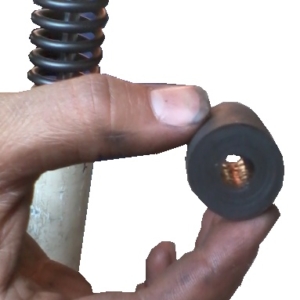

Do pružiny pak vložím pryžový válec,
který složí jako doraz v případě, že by tlumič došel k maximálnímu stlačení.
Nasazení horního krycího plechu je jedna z posledních věcí, které chybí k dokončení tlumiče.

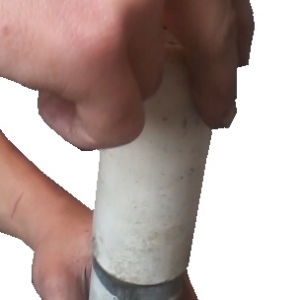

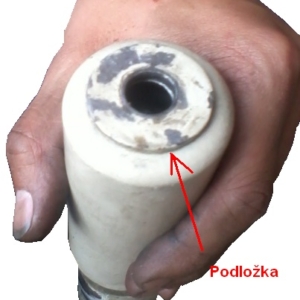

Navrch plechu patří podložka. Ta tam musí být před finálním mačkání tlumiče. Pevně stisknu horní krycí plech a zatlačím tlumič jako by jsem s ním pružil.

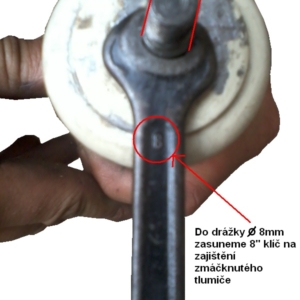

Vykoukne závit pístnice. Pod závitem na pístnici je zářez na klíč 7-8mm. Já zvolil klíč 8mm. Ten nasadím do výřezu na hřídelce a mám pružinu zajištěnou.

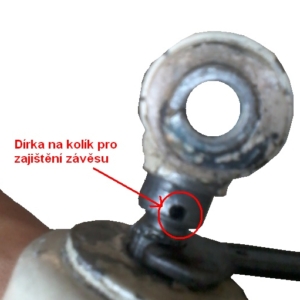

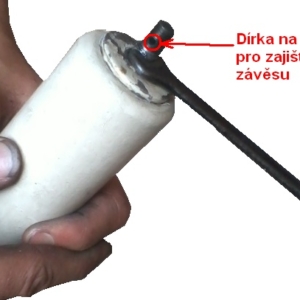

V závitu pístnice je navrtaná dírka, kterou se pak protlačí kolík.

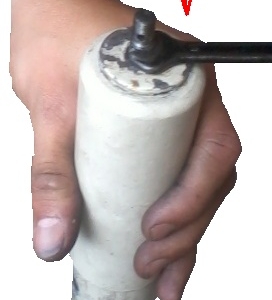

Našroubuji horní závěs na pístnici.
Zašroubuji jej tak hluboko, jakmile se mi díra na závěsu a díra v pístnici potkají.

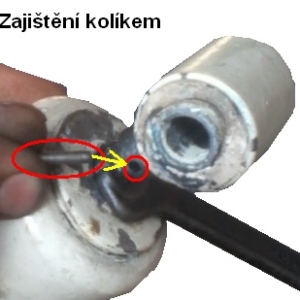

Prostrčím kolík 2,5 x 12 mm

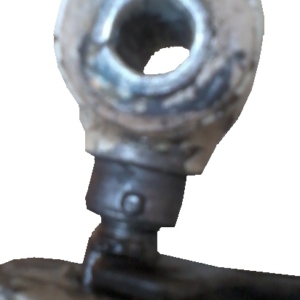

Natlačím jej tak, aby nikde nevyčníval a byl zároveň s hranou závěsu.
.
Mám-li vše složené tak jak má být, můžu z hřídelky vytáhnout jistící klíč a mám tlumič složený.
!!!!!!POZOR!!!!!! Při vytahování klíče dbáme bezpečnosti a to zejména na prsty. Pružina má velkou sílu a při vytažení klíče tlumič vystřelí a zastaví se o závěs. NENECHAT TAM PRSTY
Vytvořil jsem si stahovák pro jednodušší rozebírání a skládání zadních tlumičů pionýr. Více zde
