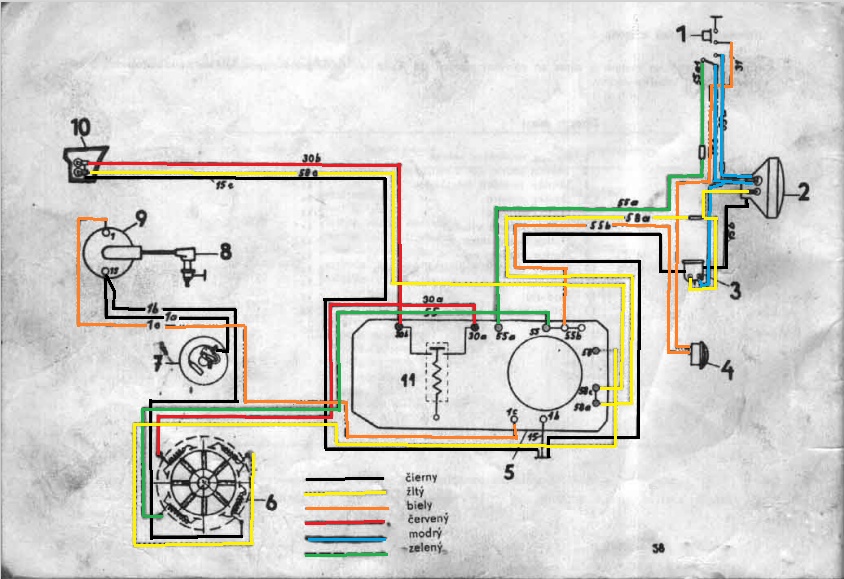

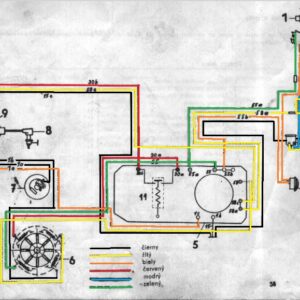

Originální schéma zapojení elektroinstalace motocyklu Jawa 90. Barevně zakreslené dráty do schématu, bílý drát nahrazen kvůli kontrastu pozadí oranžovou barvou.

Jawa 90 - Schéma zapojení 2
