Jawa 250 353 Spínačka v masce - Schéma zapojení 1

Jawa 250 353 Spínačka v masce – Schéma zapojení

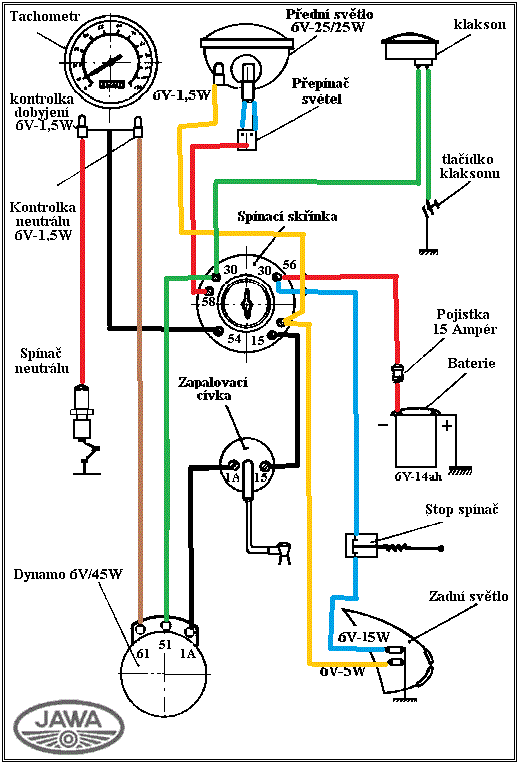

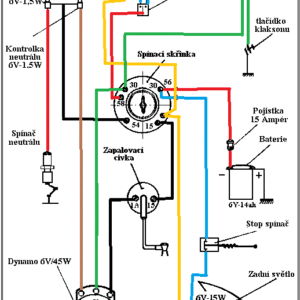

Schéma zapojení pro motocykly Jawa 250 typ 353 se spínací skříňkou Bosh v masce. Zapalování jedno cívkové regulační relé umístěné na statoru zapalování. Toto zapojení využívají malé kývačky ČZ 125 typ 453, ČZ 175 typ 450 a ČZ 250 typ 455 a lze použít i u Jawa-ČZ 125 typ 355 a Jawa-ČZ 175 typ 356 se spínačkou v masce.

Jawa 250 353 Spínačka v masce - Schéma zapojení 2

Obrázek v plné velikosti
