Seznam šroubů na rám, neobsahuje seznam šroubů pro motor.
Výfuk ke kříži stupaček
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M6x15 | M6,1 | M6 |
Hlavička | 6 hranná ok 10 | 6 hranná ok 10 | |
ČSN Norma | 02 1103 | 02 1740 | 02 1101 |
Popis | celo závit |
Zkratka ok u hlavičky znamená velikost klíče. Např ok 14 je 6 hranná hlava na klíč 14mm.
Motor k rámu
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M8x50 | M8,1 | M8 |
Hlavička | 6 hranná ok 14 | 6 hranná ok 14 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit |
Kříž k motoru
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M8x60 | M8,1 | M8 |
Hlavička | 6 hranná ok 14 | 6 hranná ok 14 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit |
Nádrž k rámu
šroub | pérovka | matice | |
Počet | 1x | 1x | 1x |
Rozměr | M6x40 | M6,1 | M6 |
Hlavička | válcová s drážkou | 6 hranná ok 10 | |
ČSN Norma | 02 1131 | 02 1740 | 02 1401 |
Popis | částečný závit |
Zadní tlumič k rámu
šroub | pérovka | matice | |
Počet | 3x | 3x | 3x |
Rozměr | M8x40 | M8,1 | M8 |
Hlavička | 6 hranná ok 14 | 6 hranná ok 14 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit |
Zadní tlumič k rámu + kryt řetězu
šroub | pérovka | matice | |
Počet | 1x | 1x | 1x |
Rozměr | M8x45 | M8,1 | M8 |
Hlavička | 6 hranná ok 14 | 6 hranná ok 14 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit |
Držák zástěrky nádrže
matice | |
Počet | 2x |
Rozměr | M8 |
Hlavička | 6 hranná ok 12 |
ČSN Norma | 02 1401 |
Popis | Kulatina držící pvc zástěrku nádrže |
Kryt řetězu k rámu
šroub | pérovka | matice | |
Počet | 1x | 1x | 1x |
Rozměr | M5x12 | M5,1 | M5 |
Hlavička | válcová s drážkou | 6 hranná ok 8 | |
ČSN Norma | 02 1131 | 02 1740 | 02 1401 |
Popis | celo závit |
Zadní stupačka k rámu
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M8x35 | M8,1 | M8 |
Hlavička | 6 hranná ok 14 | 6 hranná ok 14 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit pouze u lisované kyvné vidlice |
Šroub napínáku řetězu
šroub | matice | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M6x35 | M6 | M6 |
Hlavička | 6 hranná ok 10 | 4 hranná | 6 hranná ok 10 |
ČSN Norma | 02 1103 | 02 1624 | 02 1401 |
Popis | celo závit | vnitřní matice |
Upevnění nožní brzdové páky
pérovka | matice | |
Počet | 1x | 1x |
Rozměr | M8,1 | M8 |
Hlavička | 6 hranná ok 14 | |
ČSN Norma | 02 1740 | 02 1401 |
Popis | pouze u podlážky |
Šroub stojanu (speciál)
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M8x26 | M8,1 | M8 |
Hlavička | 6 hranná ok 14 | 6 hranná ok 14 | |
ČSN Norma | 02 1740 | 02 1401 | |
Popis | Celková délka 26mm. Průměr dříku do stojanu 8mm v délce 13mm. Průměr osazení pro kříž 11mm v délce 7mm. |
Spodní bříško (typ 21) / revmaplech (typ 20)
šroub | pérovka | matice | |
Počet | 6x / 9x | 6x / 9x | 6x / 9x |
Rozměr | M5x10 | M5,1 | M5 |

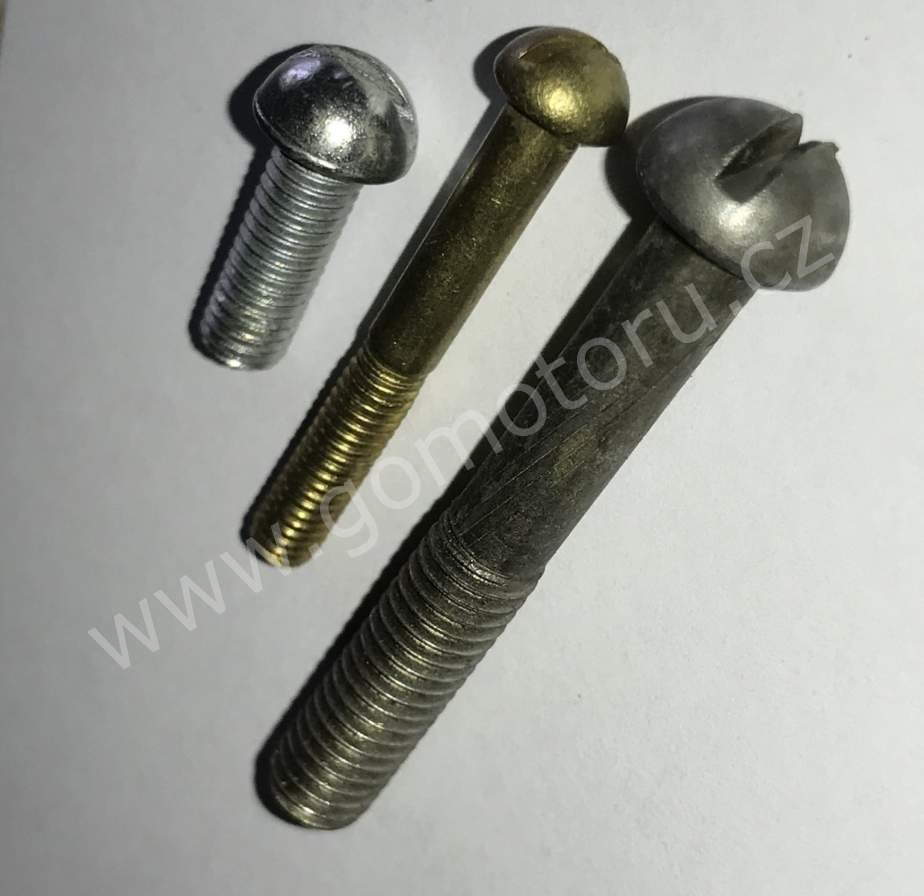

Hlavička | půlkulatá s drážkou | 6 hranná ok 8 | |
ČSN Norma | 02 1146 | 02 1740 | 02 1401 |
Popis | celo závit |
Horní bříško hliníkový háček 1 ze 2
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M5x12 | M5,1 | M5 |
Hlavička | čočková s drážkou | 6 hranná ok 8 | |
ČSN Norma | 02 1155 | 02 1740 | 02 1401 |
Popis | celo závit |
Horní bříško hliníkový háček 2 ze 2
šroub | pérovka | |
Počet | 1x | 1x |
Rozměr | M5x10 | M5,1 |
Hlavička | půlkulatá s drážkou | |
ČSN Norma | 02 1146 | 02 1740 |
Popis | celo závit |
Podlážka k zadnímu plechu
šroub | pérovka | matice | |
Počet | 4x | 4x | 4x |
Rozměr | M6x10 | M6,1 | M6 |
Hlavička | půlkulatá s drážkou | 6 hranná ok 10 | |
ČSN Norma | 02 1146 | 02 1740 | 02 1401 |
Popis | celo závit |
Hliníkové lišty na zadním plechu
šroub | pérovka | matice | |
Počet | 14x | 14x | 14x |
Rozměr | M3x10 | M3,1 | M3 |
Hlavička | čočková s drážkou | 6 hranná ok 5,5 | |
ČSN Norma | 02 1155 | 02 1740 | 02 1401 |
Popis | celo závit |
Upevnění madla (hroty)
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M6x15 | M6,1 | M6 |
Hlavička | 6 hranná ok 10 | 6 hranná ok 10 | |
ČSN Norma | 02 1740 | 02 1401 | |
Popis | celo závit s hroty pro zajištění sedla |
Upevnění krytu zadního světla
šroub | |
Počet | 2x |
Rozměr | M4x35 |
Hlavička | válcová s drážkou |
ČSN Norma | 02 1131 |
Popis | částečný závit |
Upevnění držáku žárovek na zadním světle
šroub | pérovka | matice | |
Počet | 1x | 1x | 1x |
Rozměr | M4x12 | M4,1 | M4 |
Hlavička | válcová s drážkou | 6 hranná ok 7 | |
ČSN Norma | 02 1131 | 02 1740 | 02 1401 |
Popis | celo závit |
Upevnění odrazky
pérovka | matice | |
Počet | 2x | 2x |
Rozměr | M5,1 | M5 |
Hlavička | 6 hranná ok 8 | |
ČSN Norma | 02 1740 | 02 1401 |
Popis | pro oválnou odrazku 2ks pro kulatou odrazku 1ks |
Upevnění SPZ
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M5x10 | M5,1 | M5 |
Hlavička | čočková s drážkou | 6 hranná ok 8 | |
ČSN Norma | 02 1155 | 02 1740 | 02 1401 |
Popis | celo závit |
Svorník trubky přední vidlice – spodní brýle
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M6x30 | M6,1 | M6 |
Hlavička | 6 hranná ok 10 | 6 hranná ok 10 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit |
Šroub masky
šroub | pérovka | |
Počet | 2x | 2x |
Rozměr | M6x10 | M6,1 |
Hlavička | půlkulatá s drážkou | |
ČSN Norma | 02 1146 | 02 1740 |
Popis | celo závit |
Klakson
šroub | pérovka | |
Počet | 1x | 1x |
Rozměr | M8x10 | M8,1 |
Hlavička | 6 hranná ok 14 | |
ČSN Norma | 02 1103 | 02 1740 |
Popis | celo závit |
Zadní kryt masky (u zámku řízení)
šroub | pérovka | |
Počet | 2x | 2x |
Rozměr | M6x7 | M6,1 |
Hlavička | 6 hranná ok 10 | |
ČSN Norma | 02 1103 | 02 1740 |
Popis | celo závit |
Šroub přepínače v masce
šroub | |
Počet | 2x |
Rozměr | M4x8 |
Hlavička | čočková s drážkou |
ČSN Norma | 02 1155 |
Popis | celo závit |
Šroub přední blatník
šroub | pérovka | matice | |
Počet | 4x | 4x | 4x |
Rozměr | M6x12 | M6,1 | M6 |
Hlavička | 6 hranná ok 10 | 6 hranná ok 10 | |
ČSN Norma | 02 1103 | 02 1740 | 02 1401 |
Popis | celo závit |
Šroub páčky (přední brzda, spojka)
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M5x8 | M5,1 | M5 |
Hlavička | půlkulatá s drážkou | 6 hranná ok 8 | |
ČSN Norma | 02 1146 | 02 1740 | 02 1401 |
Popis | částečný závit |
Šroub přepínače světel (řidítka)
šroub | pérovka | matice | |
Počet | 1x | 1x | 1x |
Rozměr | M3,5×28 | M3,5 | M3,5 |
Hlavička | půlkulatá s drážkou | 6 hranná ok 6 | |
ČSN Norma | 02 1146 | 02 1740 | 02 1401 |
Popis | částečný závit |
Zátka plynové rukojeti
šroub | |
Počet | 1x |
Rozměr | M5x10 |
Hlavička | čočková s drážkou |
ČSN Norma | 02 1155 |
Popis | celo závit |
Páka brzdového klíče
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M5x28 | M5,1 | M5 |
Hlavička | 6 hranná ok 8 | 6 hranná ok 8 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit |
Objímka indukční cívky
šroub | pérovka | matice | |
Počet | 1x | 1x | 1x |
Rozměr | M6x45 | M6,1 | M6 |
Hlavička | 6 hranná ok 10 | 6 hranná ok 10 | |
ČSN Norma | 02 1101 | 02 1740 | 02 1401 |
Popis | částečný závit |
Sedlo
šroub | pérovka | |
Počet | 3x | 3x |
Rozměr | M6x10 | M6,1 |
Hlavička | válcová s drážkou | |
ČSN Norma | 02 1131 | 02 1401 |
Popis | celo závit |
Podlážka ke kříži
šroub | pérovka | matice | |
Počet | 4x | 4x | 4x |
Rozměr | M5x12 | M5,1 | M5 |
Hlavička | čočková s drážkou | 6 hranná ok 8 | |
ČSN Norma | 02 1155 | 02 1740 | 02 1401 |
Popis | celo závit pouze u podlážky |
Podlážka k tunelu
šroub | pérovka | matice | |
Počet | 2x | 2x | 2x |
Rozměr | M5x10 | M5,1 | M5 |
Hlavička | půlkulatá s drážkou | 6 hranná ok 8 | |
ČSN Norma | 02 1146 | 02 1740 | 02 1401 |
Popis | celo závit |
